产品概述


       PC100系列开关柜智能操控装置是根据目前中高压开关柜技术发展而开发设计的一种新型多功能、智能化动态模拟显示及操控装置,适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上。它集开关柜一次回路模拟图、手车(隔离刀)位置、断路器位置(分、合闸状态、弹簧储能状态)、接地闸刀位置等,高压带电显示、带电闭锁、高压带电自检、核相、验电、缺相报警、开关柜内环境温湿度的检控及故障显示、分/合闸、远方/就地、手储/自储控制、柜内照明、RS485通讯、电量测量等功能于一体,另外无线测温系列产品还带有触头/电缆搭接头测温功能、三相温度不平衡预警功能。该系列装置不仅外型美观大方,且优化了开关柜的整体布局,是新一代开关柜内使用的理想更新换代产品。


型号命名




技术指标

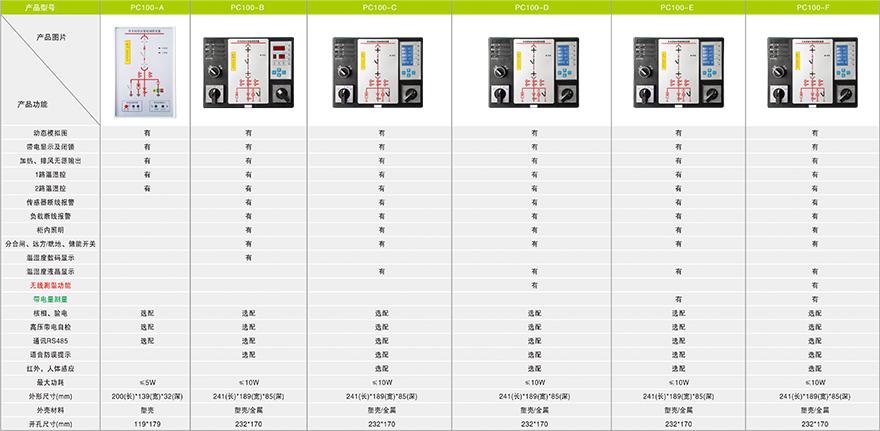

PC100系列A/B/C/D/E/F型功能对比图







遥控装置通用安装说明



安装方式:屏面嵌入式安装
在面板上开一个232(横向)X170(纵向)的矩形孔从正面装入PC100-BC/-D/-EF装置后
再从背面用3个配套固定件三点固定即可
(单位:mm)
